Stirlingmotor KK-3
test2

Der Motor, der
prr

vorwärts und rückwärts

plr

gleichzeitig läuft.

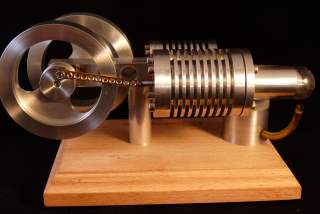

auf Wunsch auch mit nicht gefrästen Schwungrädern, wie hier oben abgebildet.(die 8 Löcher sind noch nicht gebohrt)
P1020003
P1010624

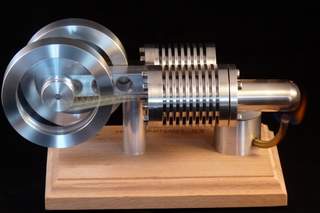

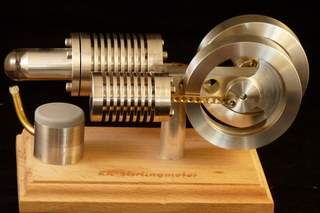

Serienmäßig mit den neuen gefrästen Schwungrädern

P1010603
P10109941
P1010623

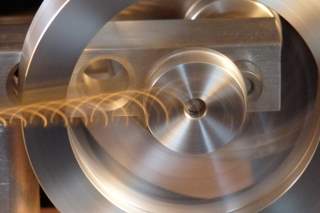

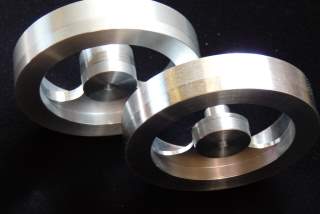

Schwungräder:

Außergewöhnliches Design, beim Motorlauf fast “durchsichtig” Sie sind so gefräst, daß der Motor automatisch richtig ausgewuchtet ist..(Kaum Vibrationen. Kein “wandern” auf dem Tisch)
P1010610
P1010995

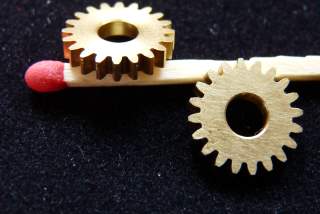

Zwei hochwertige gefräste Zahnräder aus Messing

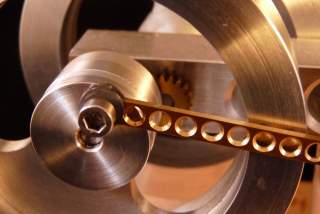

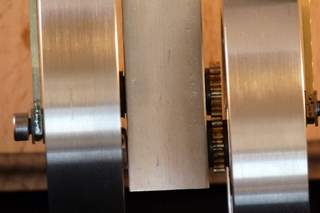

Detailansicht der 2 Achsen mit Zahnrädern
P1020002

Technische Daten: Gewicht: 700 g

Länge: 180 mm

2 Achsen (je zwei Kugellager)

Hub (beide Kolben): 15 mm

Drehzahl: über 1500 U/min

Vierfach kugelgelagert

Vorheizzeit ca. 15 sec.

Selbst erfahrene Stirlingmotor-Erbauer wissen oft nicht, daß bei diesen Motoren die Wellen auch entgegengesetzt laufen können. Meine Idee war es mal wieder etwas außergewöhnliches zu schaffen, das es so noch nicht zu kaufen gibt. (glaube ich). Gleichzeitig kam mir der Gedanke, auch noch Schwungräder anzubieten, die es eher selten zu sehen gibt. Somit ist dies ein Motor, der vielleicht auch manchen (Stirlingmotor)Fachmann zu Staunen bringt.

Technische und Bautechnische Beschreibung

Die Zahnräder werden mit hochfester Schraubensicherung auf die beiden Wellen geklebt. Die Abstände der Wellen auf dem Motorträger sind bereits vorgegeben. Wie bei den anderen (KK-1 und KK-2) Motoren können auch hier die meisten Bohrungen für die Gewinde (nur M3) mit Schablonen, die sich aus verschiedenen Bauteilen ergeben, gebohrt werden. Nötiges Werkzeug ist wie bei allen KK-Motoren mindestens eine Bohrmaschine mit Bohrständer und Maschinenschraubstock und verschiedene Bohrer.(mindestens: 2 mm, 2,5 mm, 3 mm,  3,9 mm, 4 mm, 5 mm Bohrer und ein 3 mm Gewindebohrer. Außerdem treffen alle Beschreibungen der anderen Motoren auch auf diesen zu.      Bauzeit ca. 10 -30 Stunden.
